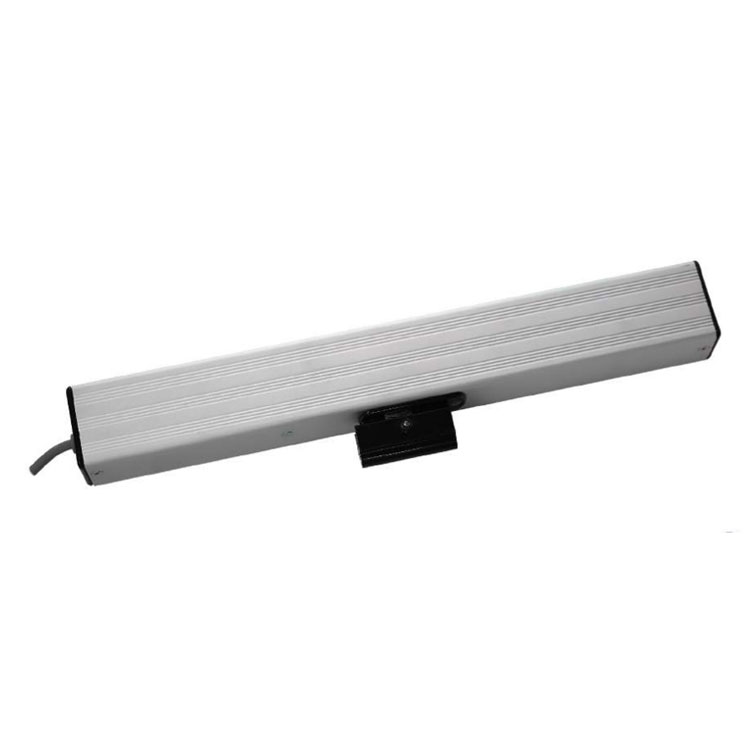

电动大链式开窗器TB-KCQ13
加入购物车
装箱清单及装配图
开窗器的外形及接线说明
|
接线方案 |
直流DC24VA |
交流AC230VA |
||
|
开 |
关 |
开 |
关 |
|
|
棕色 |
+ |
- |
LA |
|
|
黑色 |
|
|
|
LA |
|
蓝色 |
- |
+ |
N |
N |
|
黄绿色 |
|
|||
|
开启行程L（mm） |
DC24VA（mm） |
AC230VA（mm） |
|
200 |
335 |
460 |
|
300 |
385 |
510 |
|
350 |
410 |
535 |
|
400 |
435 |
560 |
|
500 |
506 |
636 |
|
规格型号及参数 |
||
|
型号 |
TB-KCQ03-DC24V |
TB-KCQ03-AC230V |
|
拉力 / 推力（N） |
400 / 600 |
400 / 600 |
|
最大工作电流（A） |
1.0 / 1.2 |
0.15 / 0.18 |
|
行程距离（mm） |
50~800 |
50~800 |
|
推动速度（mm/src） |
~10 |
~10 |
|
工作电压（V） |
DC24V ± 10% |
AC230V±10% |
|
环境温度（℃） |
-20~ + 75 |
-20~ + 75 |
|
防护等级 |
32 |
32 |
适用于上、中、下悬窗、外倒窗、内倒窗、外平开窗、天窗等各种窗型。
有多种支架可供选择，以满足不同的安装需求。
行程、推拉力、表面顾色可根据客户的需求来定制。
安装步骤
1、确定窗户开启扇的中心线，如图1。
2、使窗户开启扇的中心线与链条固定架的中心线相重合，兼顾链条收回到开窗器内时窗户关紧状态，用φ5 x 25mm圆头自攻螺钉固定，如图2。
3、根据链条固定架的位置确定出安装支架的位置，链条与开窗器要保持垂直，每个安装支架分别用中5 x 25mm圆头自攻螺钉固定，如图3。
4、将开窗器放在两个安装支架中间，两端用六角螺钉固定，然后将链条前端固定块放入链条固定架中间，将链条固定架插销插入，如图4。
